非开挖修复工艺详解：短管置换工艺 (Pipe Bursting with PE Pipes)

在城市地下管网更新中，面对管道严重变形、破裂、接口错位或需要永久改变管径的复杂工况，传统的局部修复往往力不从心。此时，短管置换工艺（Short Pipe Replacement）便以其“以新换旧、一步到位”的强大能力，成为非开挖技术中的“破局者”。

该工艺的核心在于，在不开挖地面的情况下，通过专用设备将一段段高强度、耐腐蚀的PE（聚乙烯）置换短管连续推入/拉入旧管道内部，同时将旧管破碎并挤入周围土体，实现新旧管道的“无缝”替换。

一、 核心优势：为何选择短管置换？

• 1. 解决“疑难杂症”： 专治各种“不服”的老旧管道，如严重错口、环向裂缝、不规则变形，是其他内衬工艺无法处理的“最后一道防线”。




• 2. 永久性的结构更新： 与CIPP内衬的“管中管”模式不同，短管置换是完全独立的新建管道，其结构强度、过流断面和材料寿命都得到根本性的提升。




• 3. 管径升级的利器： 在置换过程中，可以同步将小口径旧管升级为大口径PE管，直接解决区域排水能力不足的问题，一劳永逸。




• 4. 施工效率极高： 机械化程度高，可实现长距离、连续作业，大大缩短了工期和对城市交通的影响。




二、 工艺流程：四步完成“地下换管”

第一步：精准勘察与方案设计

利用管道潜望镜（QV）和闭路电视（CCTV）检测系统，对旧管道进行全面“体检”，精确测量管径、埋深、走向及障碍物分布，为后续扩孔和置换提供数据支撑。

第二步：预成孔与导向孔钻进

在旧管道一端的工作坑内，安装定向钻机。钻头按照预设轨迹钻进，形成一个比PE短管外径稍大的先导孔，直达接收工作坑。此过程完全在地下进行，地表几乎无扰动。

第三步：PE短管连续置换

将一根根预先焊接好的PE短管（通常为6米或12米一节）连接成一条长龙。通过扩孔器将先导孔扩大至所需尺寸，随后利用回拖力，将整条PE管道一次性拉入旧管道位置。在此过程中，旧管道被挤压破碎并挤入周围的土壤中。

第四步：管道连接与恢复

在接收井内，将最后一段PE管与检查井或现有管网进行可靠连接，并进行回填、夯实，恢复路面，整个置换过程宣告完成。

三、 核心材料：为什么是PE管？

本工艺采用的PE（高密度聚乙烯）置换短管，是管道界的“长寿冠军”。

• 卓越的耐腐蚀性： 对酸、碱、盐及多种化学介质具有极强的抵抗力，永不生锈。




• 高韧性与抗冲击性： 能承受土壤沉降和地面荷载带来的压力，不易断裂。




• 内壁光滑，过流能力强： 摩阻系数低，能有效提升管道输送效率，减少淤积。




• 柔韧性佳： 便于运输和在地下复杂环境中铺设。

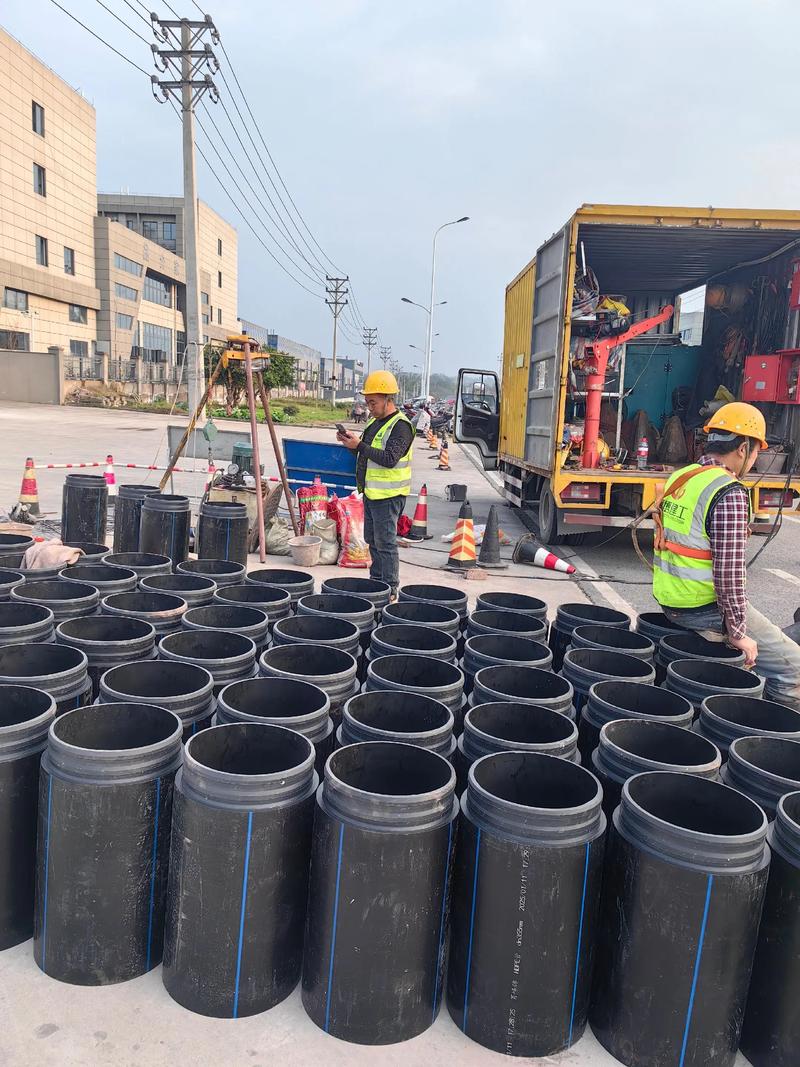

(此处插入图片1：展示一排整齐码放的PE置换短管，管材表面印有新程环境Logo，背景为施工现场堆放区)

四、 施工实景：眼见为实

场景一：设备就位，准备开干

在狭窄的街巷，我们的非开挖设备已准备就绪。定向钻机是此次“地下手术”的主刀医生，它的精准度直接决定了置换的质量。

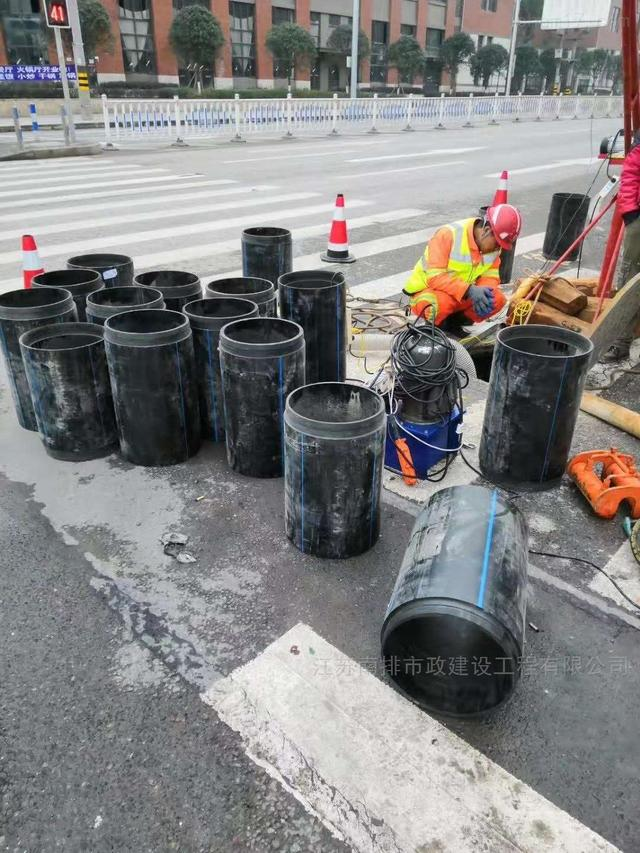

(此处插入图片2：一张现场施工照片，展示定向钻机、操作人员及工作坑，体现专业与规范)

场景二：核心作业，旧管换新

通过回拖设备，PE短管正被缓缓拉入地下，旧管道在后方被同步破碎。整个过程高效、有序，地表交通畅通无阻，真正体现了非开挖技术的文明施工理念。

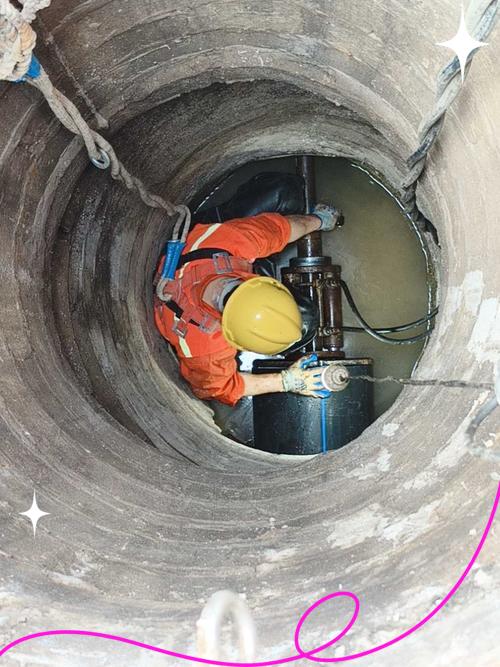

(此处插入图片3：一张核心施工特写照片，展示PE管被拉入、旧管破碎的瞬间，或施工完成后一段崭新的PE管在井内的景象)

五、 新程环境：您身边的短管置换专家

短管置换工艺对设备、技术和经验要求极高。江西新程环境工程有限公司，作为区域非开挖修复的领军者，拥有多台套国际先进的短管置换设备，并组建了一支技术精湛的施工团队。

我们不仅能为您提供从方案设计、材料选型到施工实施的一站式服务，更能针对江西地区复杂的地质条件，制定最安全、最高效的置换方案。无论是解决燃眉之急的应急抢险，还是系统性的管网升级改造，新程环境都是您值得信赖的合作伙伴。
